Расширительная головка DFRobot IO для Raspberry Pi Zero W MCU STM32F030 с портами PWM I2C UART SPI

Расширительная головка DFRobot IO для Raspberry Pi Zero W MCU STM32F030 с портами PWM I2C UART SPI

DFRobot расширения ввода-вывода шляпа для Raspberry Pi Zero W MCU STM32F030 с цифровой аналоговый PWM I2C UART SPI порты Ethernet конвертер Поддержка 5V или 3,3 V сенсорных модулей Совместимость с Raspberry Pi 2/3/4 Модель B/B +

Введение

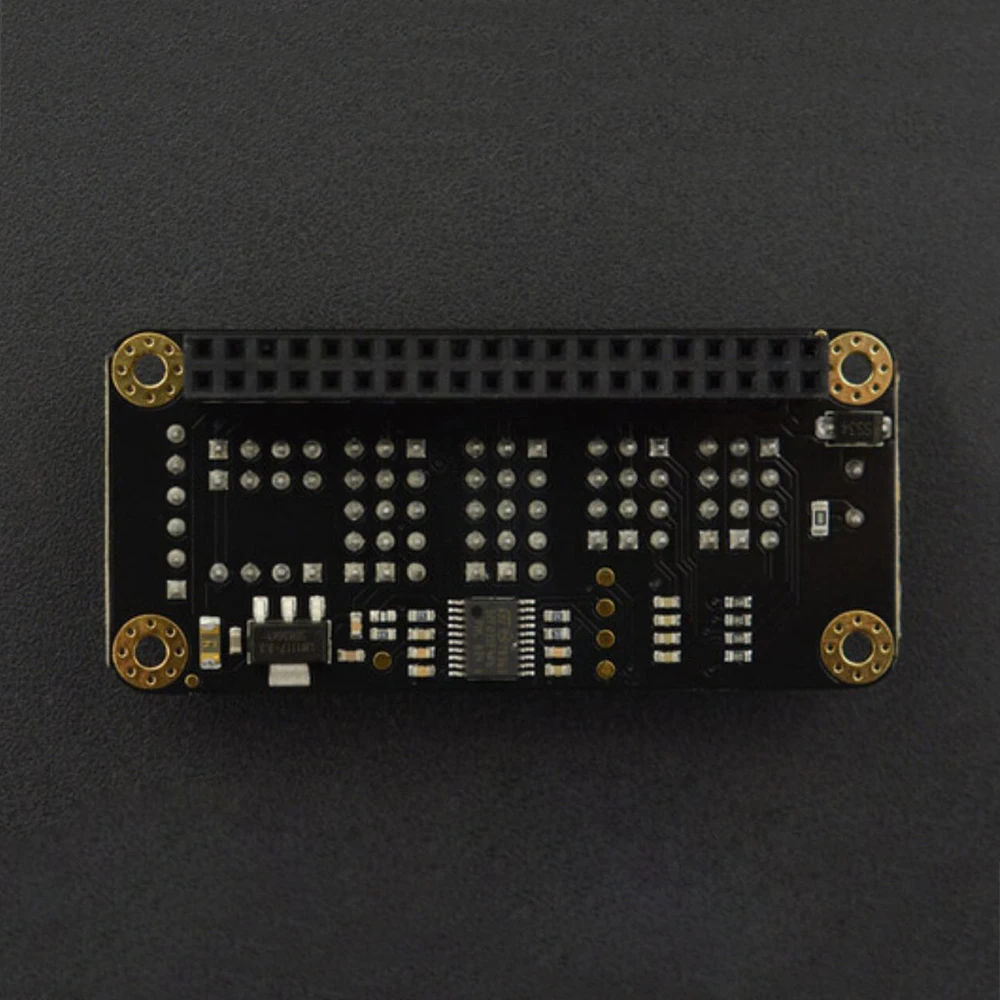

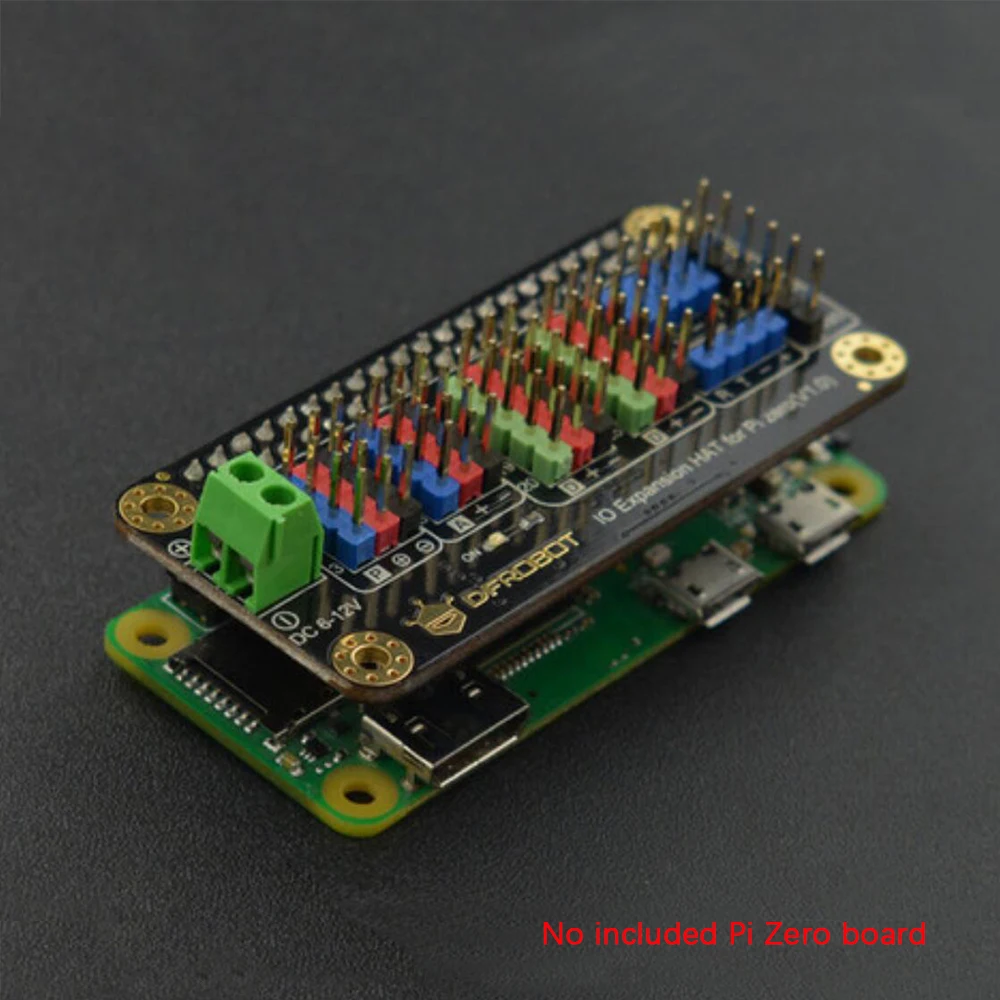

Эта Расширительная шляпа DFRobot IO обеспечивает цифровой, аналоговый, I2C, PWM, UART и SPI порт для удовлетворения всех ваших потребностей. Он довольно маленький и идеально подходит для Raspberry Pi Zero/Zero W. Плата выводит Порты ввода/вывода на Raspberry Pi, включая IIC, UART, SPI и digital, среди которых Цифровые порты выводятся через GPIO16 ~ GPIO25(BCM) raspberry Pi, поэтому эти порты могут быть непосредственно использованы. Кроме того, PWM и аналоговые порты выводятся через бортовой MCU STM32, который может общаться с Raspberry Pi через IIC. Таким образом, комбинируя с нашими соответствующими библиотеками, пользователи могут удобно использовать Raspberry Pi для управления выходом PWM или считывания входного сигнала ADC.

Эта плата расширения поддерживает напряжение 5 В источника питания и 3,3 V сенсорных модулей. Его PWM порт может питаться от внешнего питания (6 ~ 12 В) или Raspberry Pi (5 В).

Фото

Особенности

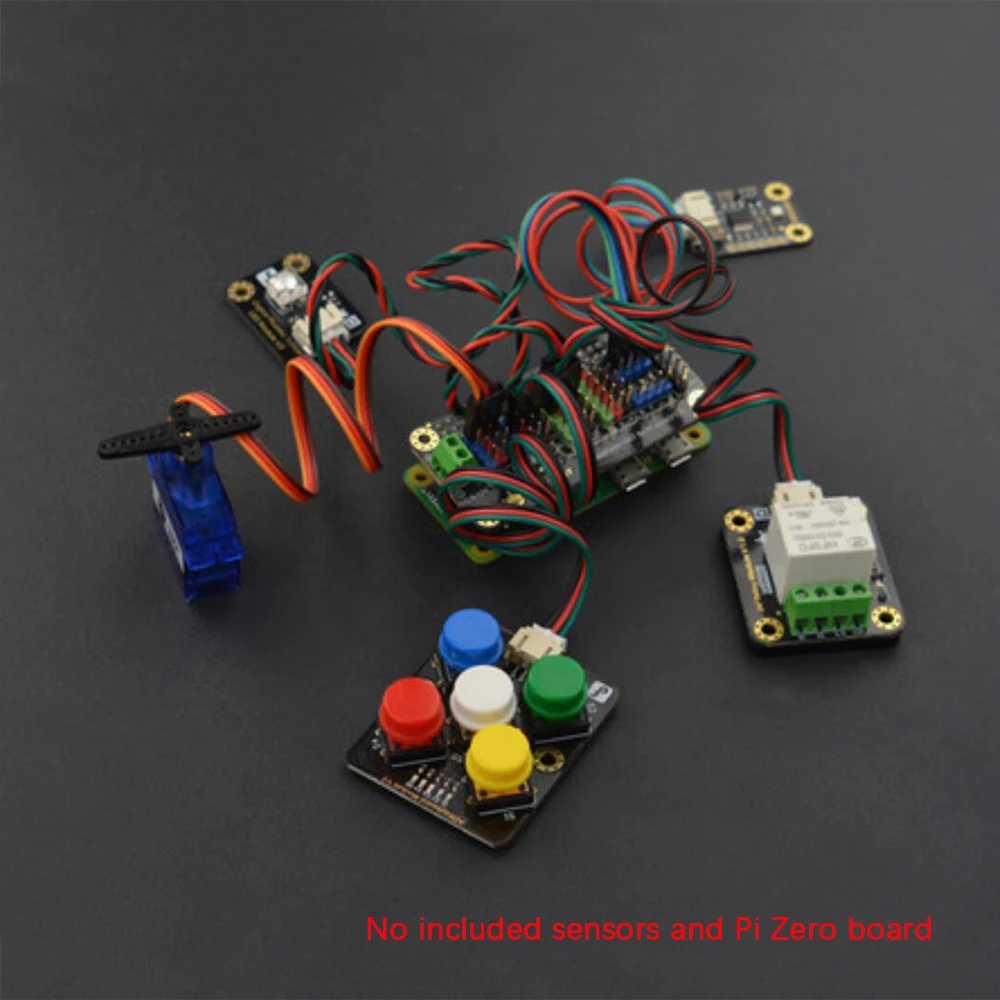

Бортовой MCU(STM32), а также предоставляем 12 бит 8 каналов АЦП Несколько сервоприводы контроля Поддержка PWM внешний Питание (6 ~ 12V) Поддержка Raspberry Pi 2/3/4 Модель B/B +/Zero W

Параметры

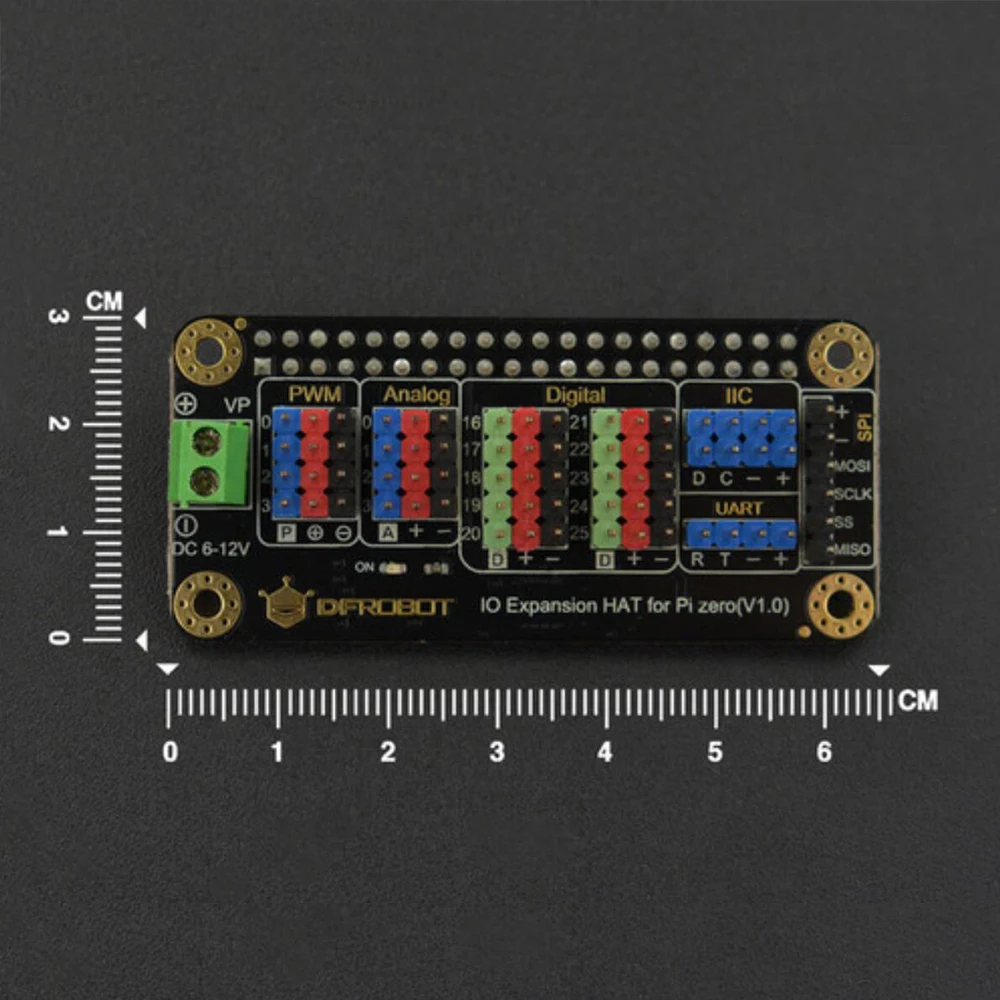

MCU: STM32F030 Источник питания: расширительный головной убор Напряжение питания: 5 В PWM внешняя Мощность: 6 ~ 12 В Расширение шляпа Порты и разъёмы Выходное напряжение: 3,3 V 22 Порты: 4 PWM Порты, 4 Аналоговые Порты, 10 цифровой Порты, 1 SPI, 2 межсоединений интегральных схем Порты, 1 UART Адрес устройства: 0x10 Размер: 65*30 мм/2,56*1,18"

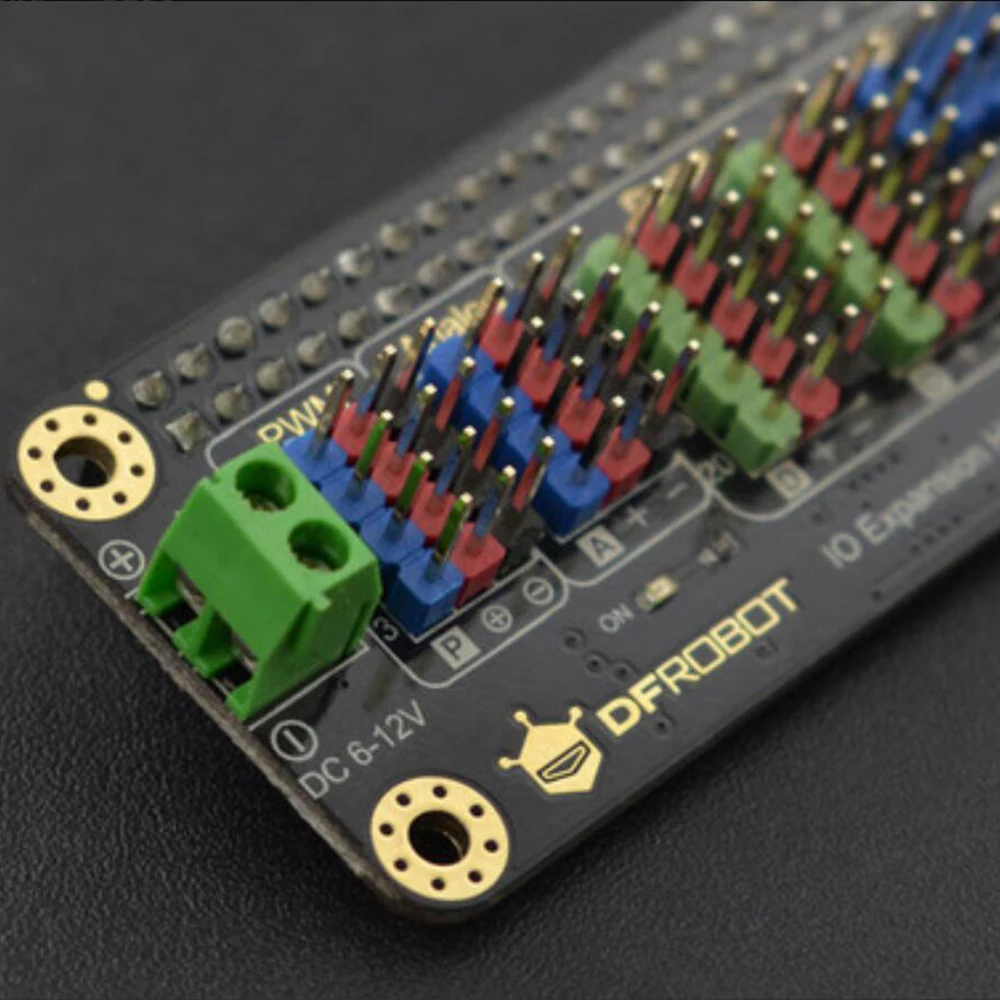

PWM PWM сигнал этой платы расширения генерируется бортовым STM32. PWM0 ~ PWM3 выводится через множество каналов, по которым один таймер с одинаковую частоту. Коэффициент пошлины может быть установлен пользователями. PWM4 использует другие таймеры для вывода PWM. PWM может питаться от Raspberry Pi(5 В) или внешнего питания (6-12 В). Примечание: Когда порт VP не питается от внешнего источника питания, напряжение PWM ⊕ составляет 5 В. Когда порт VP питается от внешней мощности, напряжение PWM equal равно напряжению VP внешней мощности (6-12 В).

Аналоговый Ввода-вывода Плата расширения поставляется с бортовой MCU STM32, обеспечивающей 12 бит АЦП. Напряжение аналоговый датчик будет вход в 12-разрядный АЦП отправляется Raspberry Pi через межсоединений интегральных схем в тех случаях, когда аналоговые данных преобразуется в цифровых данных, С помощью которого можно было бы предоставить Raspberry Pi, чтобы прочитать значения аналоговый датчик.

Цифровой Плата выводит 10 GPIO (BCM кодирование) порты Raspberry Pi: GPIO16, GPIO17, GPIO18, GPIO19, GPIO20, GPIO21, GPIO22, GPIO23, GPIO24, GPIO25.

Межсоединений интегральных Схем Есть два порта IIC на доске, и они выведены через Raspberry Pi, межсоединений интегральных схем. Подключите два порта для GPIO2(SDA.1) и GPIO3(SCL.1) Raspberry Pi.

UART UART порты на Плата расширения выведены на основе Pi GPIO14 (ТСД) и GPIO15(RXD). Применение порт UART для того, чтобы общаться с Arduino, Esp8266 и так далее.

SPI Подключите портов SPI на доске, чтобы GPIO12(MOSI) и GPIO13 (МИСО).
