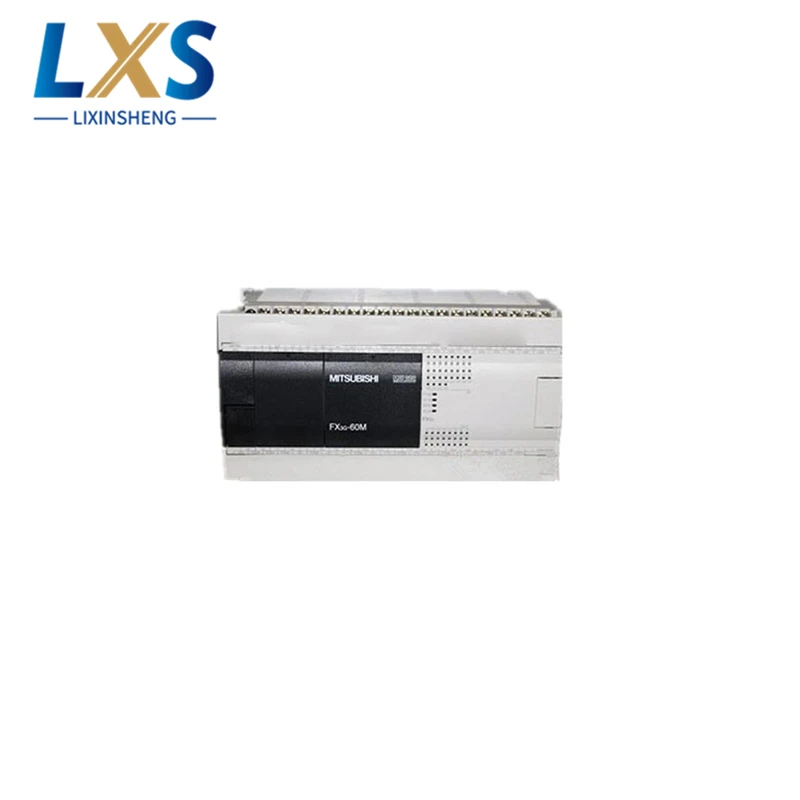

Япония Mitsubishi FX3G Серия PLC модуль FX3G-14MR/14MT/24MR/24MT/40MR/40MT/60MT/60MR-ES-A система управления промышленной автоматизации

Проекционная лампа Mitsubishi FX3G PLC имеет встроенный модуль с большой вместительностью-память программы с максимальной емкостью 32K шагов. В стандартном режиме основная скорость обработки инструкций может достигать 0,21 МКС. Кроме того, количество устройств, которые значительно расширены, позволяет редактировать программы и обрабатывать данные более свободно. Кроме того, FX3G также выполняет превосходство с точки зрения операций с плавающей точкой и обработки прерывания.

Корпус Mitsubishi FX3G PLC поставляется с двумя высокоскоростными интерфейсами связи (RS422 и USB), которые могут использоваться синхронно, а выбор конфигурации связи более гибкий. Основной блок выходного типа транзистора имеет встроенный максимальный трехосевой импульсный выход 100 кГц ****, который может быть легко установлен инструкциями по редактированию программного обеспечения.

Что касается защиты программы, FX3G имеет важный прорыв. Два уровня паролей можно установить для различия между производителями устройств и конечными пользователями. Функция защиты программы паролей блокирует PLC до тех пор, пока не будет загружена новая программа.

Третье поколение FX3G серии PLC позволила повысить масштабируемость продукта и имеет уникальный двойной автобус метод расширения. Используйте левую шину для расширения подключения аналогового/коммуникационного адаптера (до четырех), эффективность передачи данных выше, и работа по программированию упрощена; правая шина полностью совместима с оригинальной системой и может быть подключена к серии FX. Традиционное расширение ввода/вывода и специальные функциональные модули. Две расширительные платы также могут быть установлены на базовом блоке, который может сочетаться с самой интимной системой управления в соответствии с потребностями клиентов.

Производительность введение

Мощность Технические характеристики: AC100-240V 50/60Hz

Мощность Потребляемая мощность: 31 Вт (14-модель точки), 32 Вт (24-модель точки), 37 Вт (40-модель точки), 40 Вт (четырёхъядерный 64-разрядный процессор модель точки)

Источник питания: максимум 30A 5 мс или меньше/AC100V, максимум 50A 5 мс или меньше/AC200V

Характеристики входного сигнала: DC24V, 5 ~ 7 мА (без контакта напряжения или мойки Вход: NPN открытый коллектор транзистор вход, вход источника: PNP открытый коллектор транзистор вход)

Характеристики выхода: выход транзистора: 0.5A/1 точка, 0.8A/4 точки общий терминал DC5 ~ 30V

Входное и выходное расширение: может быть подключено к расширительному устройству для серии FX2N

Память программы: Встроенный 32000 шаг EEPROM, опционально: 32000 шаг EEPROM компонент памяти <с функцией передачи программы>

Функция часов: Встроенные часы в режиме реального времени (с командой настройки времени, командой сравнения времени, функцией компенсации leap year), ежемесячная ошибка ± 45 секунд/25 ° C

Данные часов хранятся в течение 10 дней со встроенными конденсаторами (могут храниться более 10 дней с дополнительным аккумулятором)

Встроенный порт: USB: 1ch (Mini-B, 12 Мбит/с изоляция оптопары)

RS-422: 1ch (Mini-DN 8Pin максимум 115,2 кбит/с)

Инструкции: 29 основных инструкций, 2 команды ступенчатой лестницы, 112 команд приложения

Скорость обработки: 0,21 МКС (стандартный режим), 0,42 МКС (расширенный режим), инструкции по применению: 0,5 ~ сотни мкс/Инструкция

Высокоскоростная обработка: команда обновления входного и выходного сигнала, регулировка входного фильтра, функция прерывания входного сигнала, функция прерывания таймера, функция захвата импульса

Максимальное количество точек ввода и вывода: 256 точек (основной блок, точки ввода/вывода устройства расширения 128 точек и удаленные точки ввода/вывода CC-Link в общей сложности 128 точек)

Вспомогательное реле: 7680 точек/таймер: 320 точек

Счетчик 16-бит счетчик: 200 точек, 32-разрядный пяточная часть: 35 очков

32-битный счетчик для высокой скорости: [однофазный] 60 кГц/4 точек касания, 10 кГц/2 точек касания, [2 Фаза] 30 кГц/2 точек касания, 5 кГц/1 точка .... Максимум 6 точек

Регистр данных: обычно используется 8000 точек, Расширьте регистр 24000 точек, Расширьте регистр файлов 24000 точек, индекс с 16 точками

Аналоговый потенциометр: Встроенный 2 точки, Функциональная плата расширения для работы потенциометра (скоро) может увеличить 8 точек

Функциональная карта расширения: 14/24 точек Основной блок: один слот #40/60 точек Основной блок: 2 слота

Специальный адаптер: базовый блок 14/24 точек: для аналогового и коммуникационного соединения, один может быть подключен к каждому базовому блоку #40/60 точек: два для аналога и связи, но в сочетании с расширительной панелью функций, есть ограничение по количеству соединений

Специальные Расширения: 4

Поддержка передачи данных: RS-232C, RS-485, RS-422, Подключение периферийных устройств, простое подключение к ПК, параллельное соединение, компьютерная связь, CC-link, CC-link/LT, без программной связи

Поддержка программного обеспечения программирования: GX разработчик Ver.8.72A позже (встроенный драйвер USB)

Выбор модели периферийных устройств: Выберите FX3G или FX1N (C), FX2N (C), FX2 (C). Однако существуют ограничения на использование FX1N(C), FX2N(C) и FX2(C).

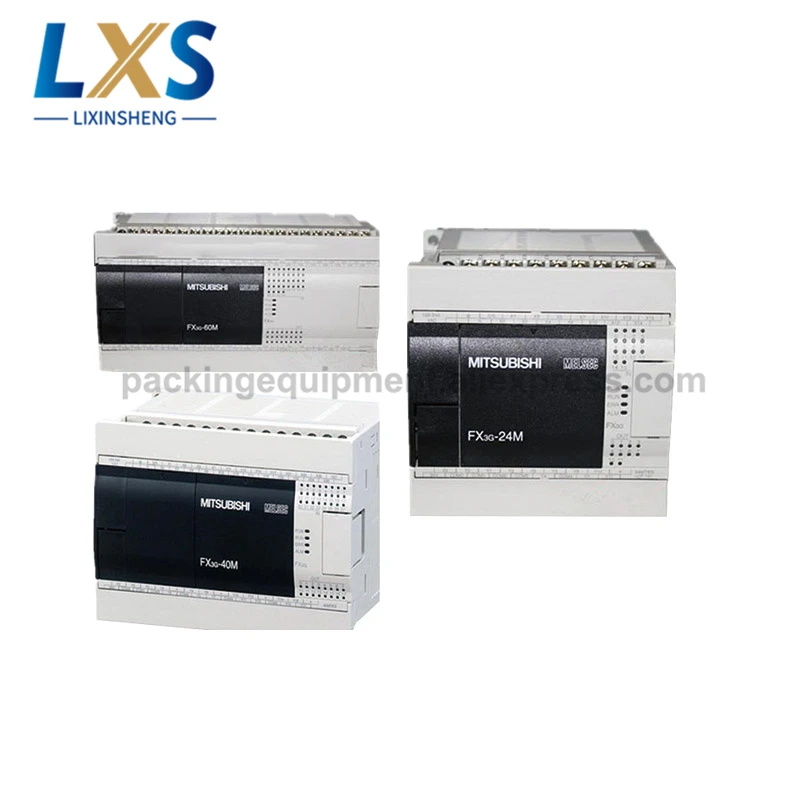

FX3G серии членов

FX3G-14MR/ES-A базовый блок со встроенным 8 дюймов/6 выходов (реле), источник питания переменного тока

FX3G-24MR/ES-A базовый блок со встроенным 14 входом/выходом (реле), источник питания переменного тока

FX3G-40MR/ES-A базовый блок со встроенным 24 дюйма/16 выхода (реле), источник питания переменного тока

FC3G-60MR/ES-A Основной блок со встроенным 36-в/24-out (реле) схема соединений для настройки источника питания

Основной блок FX3G-14MT/ES-A, встроенный 8 дюймов/6 дюймов (тип утечки транзистора), источник питания переменного тока

Основной блок FX3G-24MT/ES-A, встроенный 14 дюймов/10 дюймов (тип утечки транзистора), источник питания переменного тока

Основной блок FX3G-40MT/ES-A, встроенный 24 В/14 выход (тип утечки транзистора), источник питания переменного тока

Основной блок FX3G-60MT/ES-A, встроенный 36 дюймов/24 выхода (тип утечки транзистора), источник питания переменного тока

FX3GA-24MR-CM Основной блок со встроенным 14 входом/выходом (реле), источник питания переменного тока

FX3GA-40MR-CM основной блок, Встроенный 24 В/16 Выход (реле), источник питания переменного тока

FC3GA-60MR-CM Основной блок со встроенным 36-в/24-out (реле) схема соединений для настройки источника питания

FX3GA-24MT-CM основной блок, встроенный 14 дюймов/10 дюймов (тип утечки транзистора), источник питания переменного тока

FX3GA-40MT-CM основной блок, Встроенный 24 В/14 выход (тип утечки транзистора), источник питания переменного тока

FX3GA-60MT-CM основной блок, встроенный 36 дюймов/24 дюйма (тип утечки транзистора), источник питания переменного тока
